直流系統可為各種控制、自動裝置、繼電保護、信號等提供可靠的直流工作電源，還可作為可靠的操作電源和應急后備電源。 當直流系統的正極或負極對地絕緣水平降低到某一整定值時，統稱為直流接地。 正/負極絕緣水平低于某一規定值時稱為正/負接地，可能造成保護誤動。 存在一點接地的直流系統，供電可靠性大大降低，必須盡快查到接地點，排除接地故障，避免可能帶來的危害。

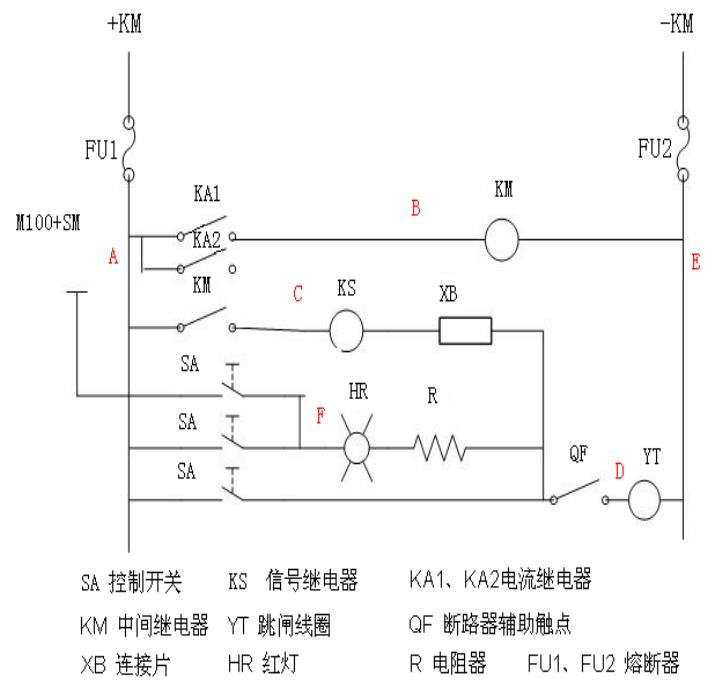

兩點接地可能造成斷路器誤跳： A、B兩點，A、C兩點，A、D兩點，D、F兩點接地都可能造成斷路器誤跳。
兩點接地可能造成斷路器拒動： B、E兩點，D、E兩點或C、E兩點接地都可能造成斷路器拒動。
兩點接地可能引起熔斷器熔斷： A、E兩點接地可能引起熔斷器熔斷。
當接地點發生在B、E和C、E兩點，保護動作時，斷路器拒動，熔斷器熔斷，并且可能燒壞斷電器觸點。

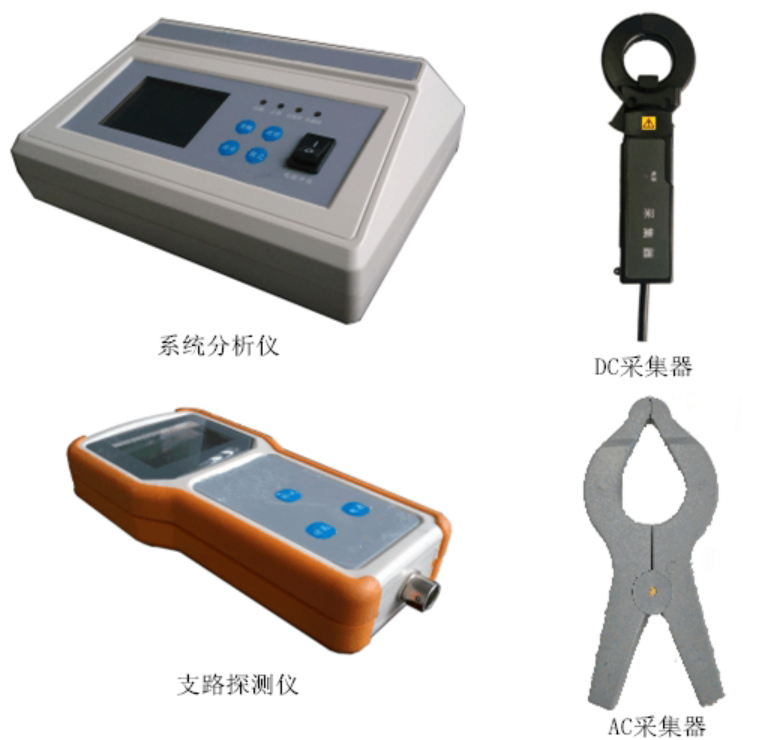

HBD-81 直流接地故障查找儀 由系統分析儀、支路探測儀、采集器三部分組成，采用高精度電流鉗表，利用故障回路中的直流電流差值進行故障查找與定位，將快速FFT變換技術應用到直流故障查找設備中，可以檢測出各電壓等級直流系統中的各類絕緣故障、直流互竄故障、交流竄電故障等。
△ HBD-81 直流接地故障查找儀
1、退出原系統絕緣在線監測裝置。 （原系統絕緣在線監測裝置里面有平衡橋與檢測橋，與分析儀的平衡橋、檢測橋產生沖突，如果不退出，則分析儀計算出的絕緣電阻會存在錯誤）

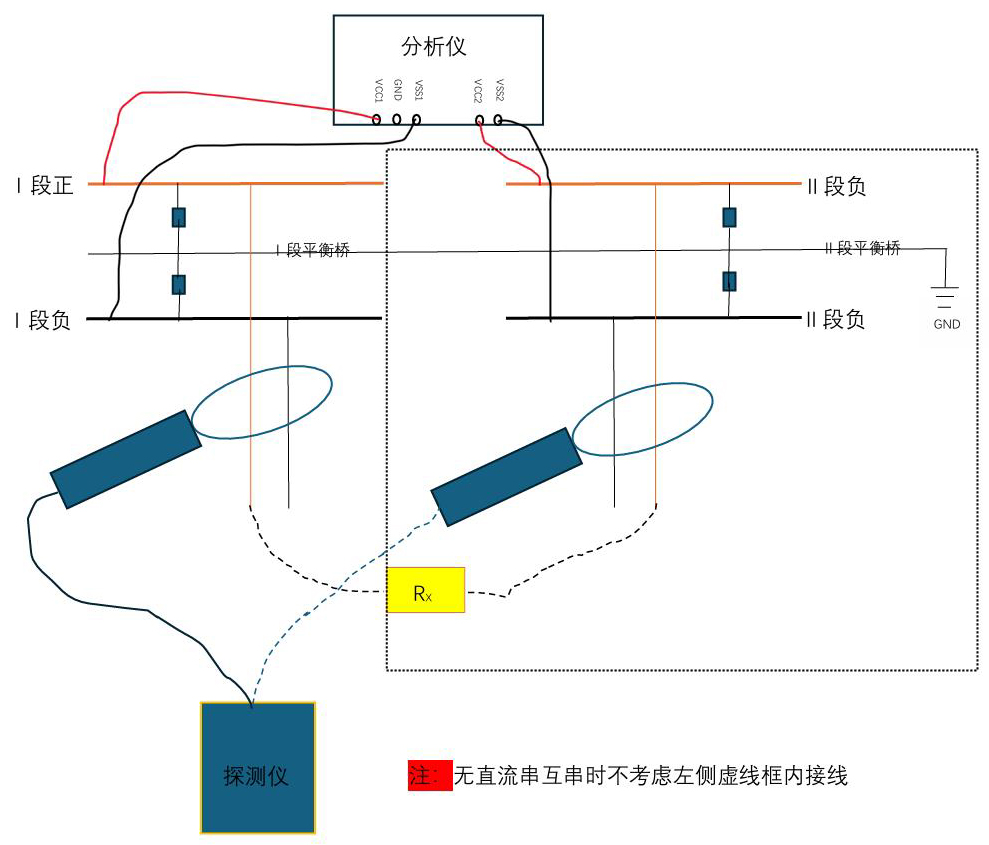

2、將分析儀的正、負、地接入被測系統，分析儀通常接在母線位置，開啟電源開關，分析儀檢測系統狀態，計算正負對地絕緣電阻，如果正負對地有一極小于999.99KΩ，則顯示故障，否則顯示正常。
3、分析儀測試完成，如果顯示被測系統存在絕緣故障，使用探測儀的絕緣分析功能測試分析儀地線，如果探測儀顯示兩個周期的方波，則說明分析儀與探測儀工作正常，可以用探測儀測試各個饋線。

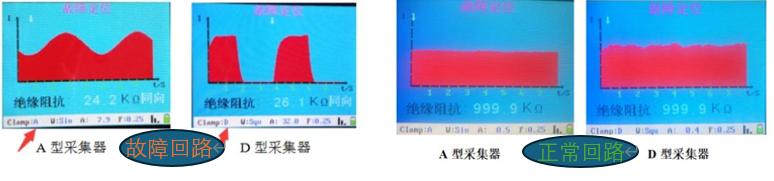

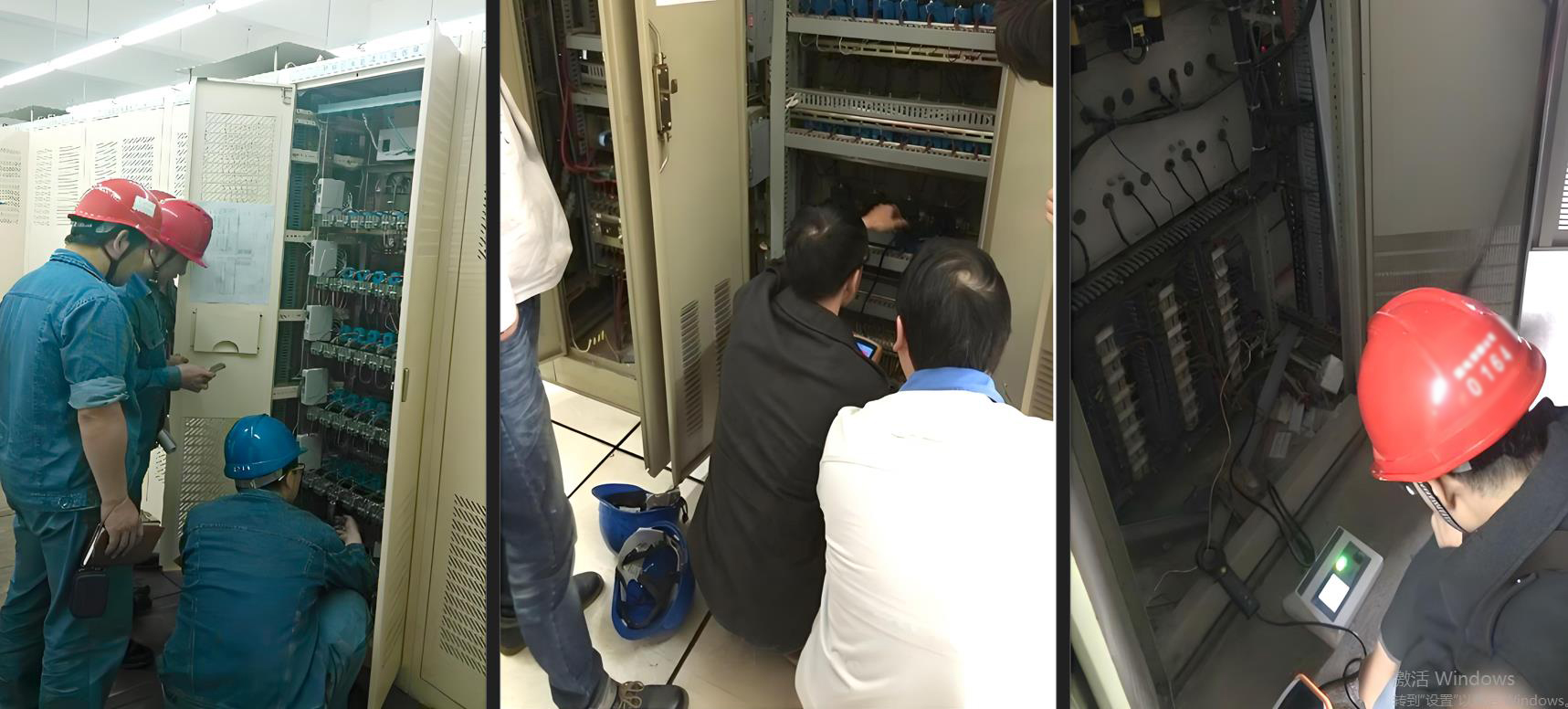

4、探測儀測試時，在故障點靠近母線側測試時會顯示故障電流波形，過了故障點，即在故障點靠近負荷側測試時，沒有故障電流波形，從而實現故障點的定位。
5、如果被測回路有明顯的故障電流波形，則可以確定存在絕緣故障，探測儀測試完成后會顯示一個向上或向下的箭頭表示故障點與當前測試位置的關系。 如果顯示向上的箭頭，則說明故障點沿著鉗表標示的方向，如果顯示向下的箭頭，則說明故障點與鉗表標示方向相反。 若對線路非常熟悉，可以不參考方向，如果探測儀在當前位置測試時存在故障電流波形，則該條線路的負荷側肯定存在絕緣故障。
6、探測儀與分析儀之間采用無線通信，通信成功后，只要不關閉探測儀電源開關，探測儀會記錄通信信息，之后不需要實時通信，探測儀可在直流系統其他位置進行測試，不需要變換分析儀的位置。
1）分析儀檢測橋有“自動模式”與“強制模式”兩種模式，“自動模式”下如果外界電阻發生較大變化，分析儀會退出當前檢測橋狀態，重新計算系統對地電阻，然后根據系統情況選擇是否投入檢測橋。 “強制模式”下，無論外界電阻是否發生變化，分析儀始終保持當前檢測橋的投切狀態。
2）探測儀在總饋線屏后面測試時，盡量正負饋線一起鉗。 因為檢測的是對地漏電電流，一般是毫安級別電流，總饋線屏出線通常有安培級別負荷電流，如果測試單根，則可能超過探測儀的檢測量程（1A），或者負荷電流對故障電流帶來很大干擾，影響正常判斷。 在后級保護屏或端子箱，由于負荷較小或沒有，則可以測試單根。 若探測儀測試過程中顯示鉗表飽和，說明被測回路電流較大，需選擇正負一起測試。
